AutoCAD平臺下條形碼的生成方法和算法流程,解決了對AutoCAD文檔進行唯一標識和計算機識別的問題,并開發了相應的系統控件。

一、引言

條形碼技術最早出現在上世紀40年代,但直到70年代左右它才得到實際應用,而隨著現代電子技術和信息技術的發展,條形碼技術已經被世界上的國家和地區普遍使用,并逐步滲透到多個技術領域。條形碼種類很多,常見的大概有二十多種碼制,其中包括:Code39碼（標準39碼）、Codabar碼（庫德巴碼）、Code25碼（標準25碼）、ITF25碼（交叉25碼）、Matrix25碼（矩陣25碼）、UPC-A碼、UPC-E碼、EAN-13碼（EAN-13國際商品條碼）、EAN-8碼（EAN-8國際商品條形碼）、中國郵政碼（矩陣25碼的一種變體）、Code-B碼、MSI碼、Code11碼、Code93碼、ISBN碼、ISSN碼、Code128碼（Code128碼,包括EAN128碼）、Code39EMS（EMS專用的39碼）等一維條碼和PDF417等二維條碼。

目前,國際上廣泛采用的條形碼種類有EAN、UPC碼（商品條碼,用于在世界范圍內唯一標識一種商品。我們?cè)诔�市中畛＜�的就是EAN和UPC條碼）、Code39碼（可表示數字和字母,在管理領域應用最廣）、ITF25碼（在物流管理中應用較多）、Codebar碼（多用于醫療、圖書領域）、Code93碼、Code128碼等。其中,EAN碼是當今世界上廣為使用的商品條碼,已成為電子數據交換（EDI）的基礎；UPC碼主要為美國和加拿大使用；Code39碼因其可采用數字與字母共同組成的方式而在行業內部管理上被廣泛使用；Codebar碼則主要應用于血庫、圖書館和照相館的業務流程中。

本文所述的條形碼控件目前只用于生成EAN-13碼,因?yàn)樗�能很好的被所有條形碼掃描槍兼容。

二、控件算法與設計

2.1設計需求:

2004年2月我們有一套軟件系統開發任務,系統中要求能夠?qū)γ繌堅O(shè)計圖紙（由AutoCAD繪制）發放唯一的圖號,并能在日后對已發放圖號的圖紙進行審核和管理。為了能夠唯一標識圖紙,同時滿足方便電腦識別的要求,我們決定采用條形碼技術。EAN-13碼是我國目前用得極為普遍的條碼種類,其碼位數量符合我公司目前圖紙編號位數,并能完整記錄我公司特殊的連圖號信息；同時又由于其對打印質量要求不是很苛刻,現有打印設備即能滿足使用,最終在系統中采用了EAN-13碼。

2.2控件的算法實現:

AUTOCAD是一個專業工程圖繪制軟件,其文件格式是目前工業電子文檔的事實標準,但在其內部并沒有集成條形碼生成功能,只能采用二次開發的方式來實現條形碼的生成及繪制。我們所做的就是把生成EAN-13碼的算法邏輯和AutoCAD繪制條形碼的過程封裝在一個外部函數庫（Barcode.dll）中,并將其分發給程序開發人員,使他們只需調用這個函數就能在AutoCAD中繪制條形碼,而不再需要考慮具體的條碼生成和繪制細節。



圖1

第一步,掌握EAN-13碼的編碼規則。EAN-13被稱為標準版的EAN條碼,其結構如圖1所示,從左到右各部分依次為:左側空白區、起始符、左側數據符、中間分隔符、右側數據符、校驗符、終止符、右側空白區。表1是各部分的信息,其中模塊數據值“1”表示黑條；“0”表示白空。表1

結構名稱	所占模塊數	模塊數據值
左側空白區	9	無
起始符	3	恒為“101”
左側數據符	42（6位數值,圖中的“2~7”）	通過A方法或B方法計算
中間分隔符	5	恒為“01010”
右側數據符	35（5位數值,圖中的“89012”）	通過C方法計算
校驗符	7（1位數值,圖中的最后一位“8”）	后面有詳細說明
終止符	3	恒為“101”
右側空白區	9	無

在EAN-13碼中共113個模塊,每個模塊的寬度為0.33mm�？倢挾葹�37.29mm,其中條碼部分寬度為31.35mm�？偢叨葹�26.26mm,左、右側數據符高度為22.85mm(顯示碼值)或23.18mm（不顯示碼值）；起始符、中間分隔符、終止符高度為24.50mm 。支持放大倍數為0.8 ~ 2倍。

EAN-13碼可記錄12位有效數據,第13位為校驗位（符）,占7個模塊。我們把這12位有效數中的第1位稱為前置字符。前置字符用來確定左側數據符的數據值是通過“A”方法還是“B”方法來計算（見表1）,而前置字符本身并不占用任何模塊（見圖1中的第一位“1”）。其余每位有效數據(共11位,左側數據符中有6位,右側數據符中有5位)各占7個模塊。

表2是前置字符與“A”“B”方法（左側數據符中每位數據值的計算方法）的對照表2

前置字符	每位數據值對應的計算方法
	第一位	第二位	第三位	第四位	第五位	第六位
0	A	A	A	A	A	A
1	A	A	B	A	B	B
2	A	A	B	B	A	B
3	A	A	B	B	B	A
4	A	B	A	A	B	B
5	A	B	B	A	A	B
6	（中國）A	B	B	B	A	A
7	A	B	A	B	A	B
8	A	B	A	B	B	A
9	A	B	B	A	B	A

例如,圖1中的前置字符為“1”,我們要使用表2 中的第2行數據,也就是左側數據符中第一位數值(“2”)應通過“A”方法來計算…第五位數值(“6”)應通過“B”方法來計算…

表3是不同的數值經“A”、“B”、“C”三種方法計算出來的結果,其中“1”表示黑條；“0”表示白空。例如:左側數據符中第一位數值(“2”)通過“A”方法計算出來的結果為:“0010011”；右側數據符中第三位數值(“0”)通過“C”方法計算出來的結果為:“1110010”。

下面是計算校驗位（符）模塊數據值的步驟:

①把12位有效數據值所有偶數位的數字代碼求和賦值a。

②將①中的a乘以3賦值a。

③把12位有效數據值所有奇數位的數字代碼求和賦值b。

④將a和b相加賦值c。

⑤取c的個位數d。

⑥校驗位（符）數值=10 – d。

⑦使用“C”方法計算校驗位（符）模塊數據值。

例:求“123456789012”的校驗位（符）,如圖1所示。

① a = 2 + 4 + 6 + 8 + 0 + 2 = 22

② a = 3 * a = 66

③ b = 1 + 3 + 5 + 7 + 9 + 1 = 26

④ c = a + b = 66 + 26 = 92

⑤ d = 2

⑥ 校驗位（符）數值 = 10 – d = 8

⑦ 校驗位（符）模塊數據值 = 1001000



表3

數值	A方法	B方法	C方法
0	0001101	0100111	1110010
1	0011001	0110011	1100110
2	0010011	0011011	1101100
3	0111101	0100001	1000010
4	0100011	0011101	1011100
5	0110001	0111001	1001110
6	0101111	0000101	1010000
7	0111011	0010001	1000100
8	0110111	0001001	1001000
9	0001011	0010111	1110100

請檢驗一下,如圖1所示,“123456789012”的模塊數據值應為:“10100100110111101001110101100010000101001000101010100100011101001110010110011011011001001000101”我們依次把這些數字中的“1”繪成一定尺寸（寬度和高度已在前面提過）的黑條；把數字中的“0”留出一定尺寸的白空也就繪出了相應的條形碼。

第二步,設計產生模塊數據值的算法。依據以上規則,設計MAKECODE函數,輸入12位阿拉伯?dāng)?shù)字,輸出其產生的模塊數據值,即由“0”和“1” 組成的字符串。將其作為繪制函數的輸入。

第三步,繪制條形碼。依據第二步中計算出的模塊數據值,在AutoCAD中繪制黑條和留出白空。我們使用了AutoCAD中的多段線（PLine）對象來繪制黑條,因?yàn)檫@種實體對象的長度和線粗等屬性都很好控制。之后還應該考慮在相應的位置繪出條形碼代表的字符值,以便人的識別。注意,我們使用的是AutoCAD2000版本,R14版以前的版本沒有提供VB的官方標準開發接口。

第四步,功能的完善。經過第二、三步,我們已經達到了繪制條形碼的最基本的要求,程序員可以輸入一個條形碼碼值作為函數Drawbar code的參數,并調用這個函數來繪制對應的條形碼。但這還不夠,我們應考慮以指定的位置、比例、角度和顏色繪制條形碼的功能。為此給函數Drawbar code添加參數如下:draw Scale,獲取比例值、PTX,獲取起始位置的橫坐標、PTY, 獲取起始位置的縱坐標、nPI（可選參數）,獲取旋轉角度、Show Value ,獲取是否要繪制條形碼碼值的信息、bColor,獲取顏色等。

三、設計過程中的關鍵問題:

1、微軟公司在其office系列中包含有一個簡單條形碼控件:Microsoft Access Barcode Control9.0（以下稱為:MSBCODE9）,只要安裝了微軟的Access2000（Office2000 套件之一,其它版本不一定包含該控件）系統就會注冊該控件。該控件支持11種條形碼格式,只需把條形碼碼值賦給其“Value”屬性,該控件即可顯示相應的條形碼。

我們最初有過這樣的思路:獲取用戶給出的條形碼碼值后,先用MSBCODE9得到相應條形碼圖形,然后在AutoCAD中處理?xiàng)l形碼圖形。但MSBCODE9不具備類似圖片控件的屬性,無法簡單地把條形碼圖形拷貝出來,因此只能使用API函數BitBlt（該函數對指定的源設備環境區域中的像素進行位塊轉換,以傳送到目標設備環境）來拷貝MSBCODE9中的條形碼圖形,不過經過考慮我們放棄了這種思路。首先,按上述思路產生的圖形屬于位圖而不是矢量圖,圖形中的黑條和白空尺寸不嚴格,從而繪制出的條形碼無法識別。其次,向AutoCAD中粘貼圖形時,AutoCAD提供兩種方式,一種需要關聯到圖形文件,這肯定是不可取的；另一種是以O(shè)LE對象來處理圖形,但用這種方式無法對粘貼上去的圖形再進行尺寸調整和角度旋轉。基于以上考慮,我們采用在CAD中直接繪制條碼,設計一個DRAWCODE函數,根據條碼生成函數輸出的“0”、“1”字符串,依次在CAD繪出PLINE實體。

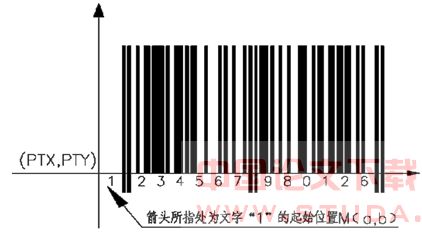

2、 任意角度的繪制條形碼。要求條形碼按一定角度繪制,需要把構成條形碼的所有多段線和文字（碼值）對象都按一定角度傾斜繪出。圖2是表示條形碼



圖2

不旋轉（旋轉角度=0）時的樣子,注意,坐標原點不是AutoCAD中坐標系的（0,0）點,而是用戶給函數Drawbar code的起始位置參數（PTX,PTY）,表示條形碼應該從什么地方開始繪制,函數Drawbar code的參數已在前面介紹過。圖2中箭頭所指處為文字“1”的起始位置M（a,b）,下面我們以該點為例說明如何處理旋轉時的位置變化。如圖3所示,M點就是圖2中的M點,為了方便說明,對其位置進行了放大。條形碼以插入點O點（PTX,PTY）為圓心,逆時鐘旋轉一定角度后,M點的位置變?yōu)?M’(a’,b’),求出M’點的位置是解決這個問題的關鍵。設旋轉角度α,即∠BOP = α,從M’點向OP引垂線,垂足為:D,從M’點向坐標軸線垂線,垂足分別為:B和C,從D點向橫坐標引垂線,垂足為:A,DA與CM’垂直相交于點E。因M’點由M點旋轉而來,所以DM’ = b, OD = a。容易求出∠ADM’ = ∠AOD =α,因此AB = EM’ = DM’ * Sinα = bSinα；OA = OD * Cosα = aCosα,OB = aCosα + bSinα。用類似的方法可以求出:OC = aSinα – bCosα。而線段OB和OC的長度剛好是M’點的坐標值a’和b’。這樣,我們就得到了條形碼中任一點M（a,b）以插入點為圓心,旋轉某一角度α后,該點相對于插入點的新的位置M’(a’,b’)的計算公式:



圖3



M’點在AutoCAD中的具體位置為:M’(PTX + aCosα + bSinα,PTY + aSinα – bCosα)。計算出M’點的位置后,實現繪制任意旋轉角度的條形碼的功能就不再困難。

四、結束語:

使用條形碼繪制控件后,程序開發人員在AutoCAD中繪制條形碼變得非常簡單,只需確定條形碼碼值、插入位置、圖形比例和旋轉角度等基本信息,剩下的工作全部由控件來完成。該條形碼控件目前在企業的《圖號自動生成及管理系統》項目中運行良好,取得較好的效果,達到預期目的。
